超声波液位计使用说明(附图)

当前位置:主页 > 新闻资讯 >

超声波液位计使用说明(附图)

时间:2020-10-27

Uson-11超声波液位计是一种经济型液位测量仪表,其采用无接触式测量法测量,具有安全、高效、清洁、精准、寿命长、稳定可靠、安装维护方便等特点,在污水处理、化工、火电厂、海洋运输等工业环境中大型储罐、槽罐、油罐,或者小型容器或料罐等各种槽池的连续性液位测量方面有着广泛应用。为帮助仪表用户更好地使用超声波液位计,本文以Uson-11超声波液位计为例,对超声波液位计的使用说明如下。

一、超声波液位计的结构

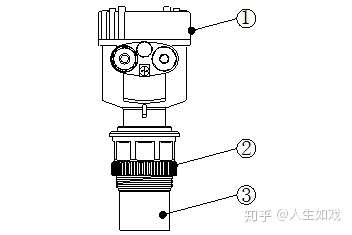

  如图1所示,Uson-11超声波液位计的结构主要由①铝合金壳体,②锁紧螺母,③换能器等部件组成。





图1超声波液位计结构图

二、超声波液位计安装方法及注意事项

  1、安装前请再次确认仪表型号是否满足现场的环境要求,如:过程压力、过程温度、介质的化学性能等,确保仪表在安装后能够正常使用。

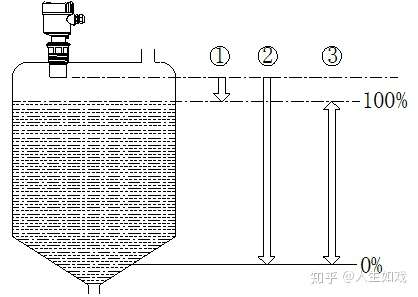

  2、超声波液位计的测量范围(工作范围)和最大的测量间距有所不同,具体如图2所示(①为满,②为空(最大测量间距),③测量范围)。





图2超声波液位计测量示意图

  3、超声波液位计在不同形状储罐(沟槽、拱形罐、锥形罐)下的安装位置

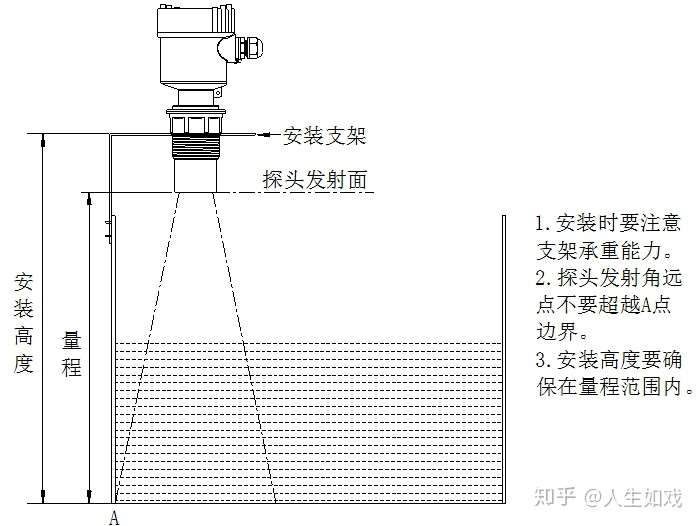

  ①沟槽安装示意图

  沟槽储罐下超声波液位计的安装:





图3沟槽安装示意图

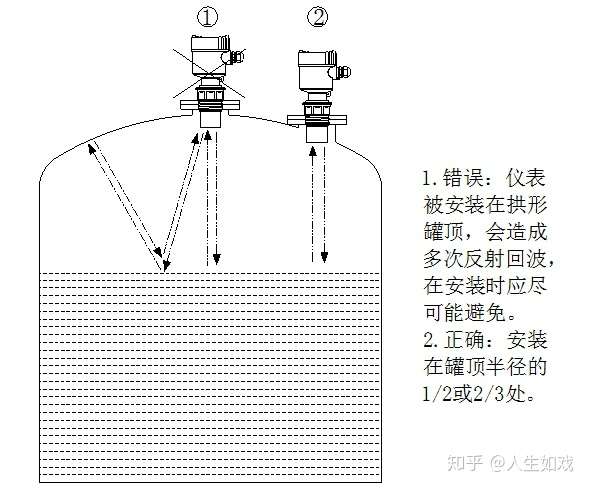

  ②拱形罐安装示意图

  拱形储罐下超声波液位计的安装:





图4拱形罐安装示意图

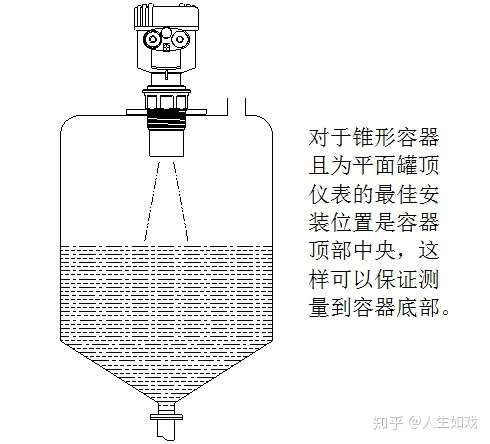

  ③锥形罐安装示意图

  锥形储罐下超声波液位计的安装:





图5锥形罐安装示意图

三、压力/真空

  由于过压或负压会对声波速度产生影响,进而影响测量精度。所以一般来说,超声波液位计主要适用于常压环境,严重过压或负压均会导致超声波液位计无法正常工作。

四、防潮

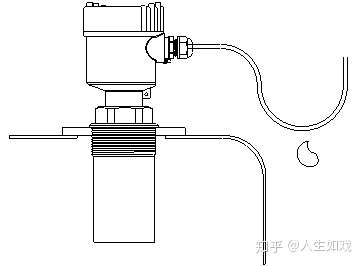

  当仪表安装在户外或有潮气的环境中,如遇到下雨或存在冷凝现象时,雨水和冷凝水便会随之往下流,为防止水或潮气进入仪表,在将超声波液位计接入电缆之前,应将电缆线弯曲并朝下引,如图6所示。





图6超声波液位计防潮安装示意图

五、接线

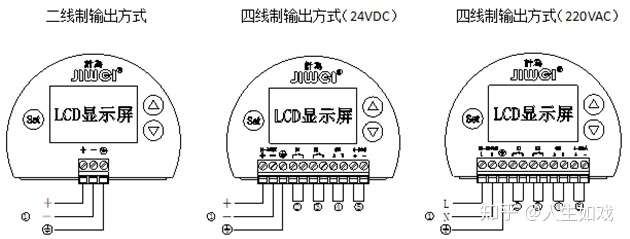

  出于安全考虑,接线时,请务必确保在断电的情况下按图7所示的方式进行安全接线(①电源输入,②③继电器输出SPST,④RS485输出,⑤4-20mA输出)。,对于防爆型仪表接线时必须遵循防爆的相关接线要求。





图7超声波液位计接线示意图

  另外,超声波液位计的电缆一般采用横截面为圆形,直径为5-9mm的通用电缆,否则无法确保电缆入口的密封效果。

  如需使用其它规格的电缆,应使用匹配的电缆入口螺栓,并注意更换后电缆入口的密封性能。

  关于超声波液位计的其他事项,如仍有不明白,请翻阅超声波液位计使用说明书或直接拨打计为热线电话18118846266进行咨询。
